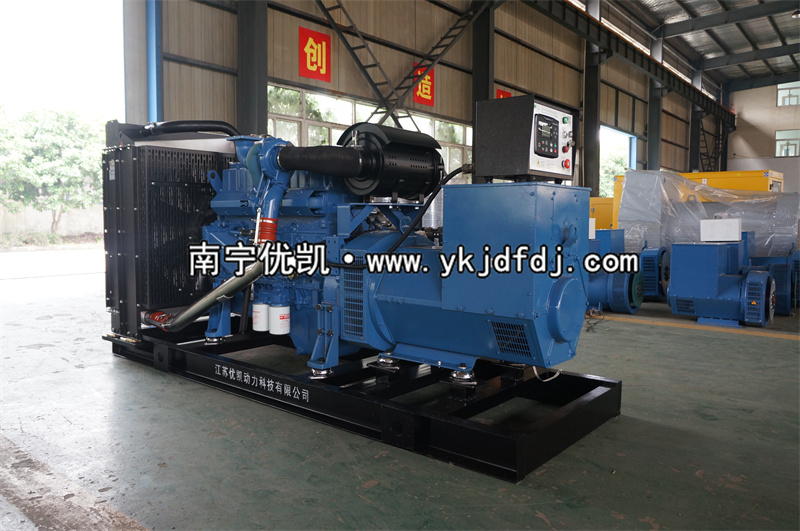

柴油发电机组将热能(燃油通过燃烧)转化为机械能(发动机旋转),最终转变化为电能(交流发电机切割磁场)的设施,燃油是其原料,电能是其产品;柴油发电机组是一种机电一体化设备,柴油发电机组结构组成有哪些?主要由柴油机、发电机、控制箱、散热水箱、机组底座等结构组成,具体如下:
一、柴油机。
柴油机是发电机组重要的部分。柴油机的基本结构:由气缸、活塞、气缸盖、进气门、排气门、活塞销、连杆、曲轴、轴承和飞轮等构件构成。柴油机起动是通过人力或其它动力转动柴油机曲轴使活塞在顶部密闭的气缸中作上下往复运动。活塞在运动中完成四个行程:进气行程、压缩行程、燃烧和作功(膨胀)行程及排气行程。
二、交流发电机。
交流发电机主要由磁性材料制造多个南北极交替排列的永磁铁(称为转子)和硅铸铁制造并绕有多组串联线圈的电枢线圈(称为定子)组成。
工作发电原理:转子由柴油机带动轴向切割磁力线,定子中交替排列的磁极在线圈铁芯中形成 交替的磁场,转子旋转一圈,磁通的方向和大小变换多次,由于磁场的变换作用,在线圈中将产生大小和方向都变化的感应电流并由定子线圈输送出电流。
三、控制系统。
控制系统由连接到控制面板的传感器和执行器组成。控制面板通常有一个控制器,它负责发电机组的启动和停止,并保护发电机组免受异常运行参数的影响。控制面板可以根据设计具有许多可选的控制、保护和计量装置,以适应发电机组的应用和配置,以满足不同的规格。
四、水箱散热器。
水箱散热器作为柴油发电机的保护措施。发电机由各种活动部件组成,这可能会导致各种部件变热。因此,须在设备内安装一个冷却系统来管理热量并提供通风,以避免过热或故障。在大多数情况下,一个标准的风扇和冷却系统就足以帮助实现这一点。
五、钢结构底座。
底座为机组提供了支撑和稳定作用。除功率较大的机组的控制屏、燃油箱单独安装,其它的主要部件均装置在型钢焊接而成的公共底座上,便于移动和安装。为了减小机组的振动,在柴油机、发电机、水箱和电气控制箱等主要组件与公共底架的连接处,通常均装有减震器或橡胶垫。
一台柴油发电机组标准配置为:发动机、发电机、机组底座(带吊装孔)、水箱散热器、空气开关、减震器、自充电机,基本型控制系统、蓄电池、随机附件、随机文件等;
可选配置为:移动电站、自启动、自启动+自切换、 低噪音、防雨型、底座燃油箱、四保护、并机装置等。
