柴油发电机组安装规范
(一)开箱验货
查看箱体有无破损,核实箱号和数量
开箱时切勿损伤机器,顺序是先拆顶板、在拆侧板
根据机组清单及装箱清单清点全部机组及附件
查看机组及附件的主要尺寸是否与图纸相符
检查机组及附件有无损坏和锈蚀
开箱后的机组要注意保管,须水平放置
(二)机组吊装
室外防音型机组可用叉车或人力直接将机组吊装到机组基础上
吊装时须保持机组处于水平位置
基本型机组吊装时应用足够强度的钢丝绳索在机组的起吊位置,不能套在轴上,也要防止碰伤油管和表盘,按要求将机组吊起
参考机组随机配备技术操作和维护和保养手册
(三)水平定位
将水平仪放在防音罩上部端面(即加工基准面)上进行检查水平
水平精度是纵向和横向水平偏差每米为0.1mm。基础和机座之间不能有间隔,使其受力均匀
确认水平位置后,进行定位工作,用膨胀螺栓通过机组底座上配置的固定孔位固定机组配套设备的找平定位同上
(四)燃油管路的安装
外置油箱箱底距高压油泵不高于1.5M,不低于2M
安装位置应尽量避开热源和振动源 ,振动会导致沉淀物泛起,热源将可能使柴油机功率下降
依照机组配置的燃油管路连接图安装
燃油系统不能使用镀铅水管或镀铅装置
输送油管应高于油箱底部不少于 50mm,并远离排放阀
安装须确保燃油管路无泄漏、渗漏
(五)电缆线路的安装
发电机组的输出线路一般用护套凯装电缆或重型通用橡套电缆
电缆的敷设,主要考虑以下原则
1、路径短,拐弯少
2、避免与其它管道交叉
3、避开规划中要挖土的地方
4、敷设条件许可的条件下,电缆长度可考虑1.5~2%的余量,作为检修时备用
5、电缆应穿管保护,管内经不得小于电缆外经的2倍
6、直埋电缆应作波浪形埋设 电缆的连接须采用软连接
(六)动力电缆的连接
三相四线制,相序不能接反
机组 – ATS – ACDB 的连接顺序
ATS内注意区分机组引入的接线位置,避免与市电引入混淆
标识准确清晰,一般电缆都有标准颜色:A黄、B绿、C红、N蓝

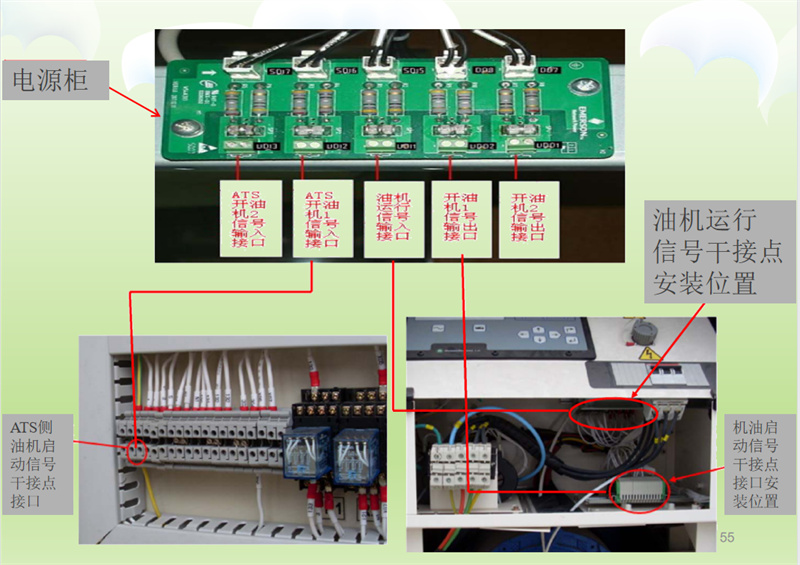

(七)控制信号线的连接
机组 – ATS 之间的连接
启动信号线路的连接,参照电气连接图中的连接位置
报警信号线路的连接,参照电气连接图中的连接位置
标识准确清晰
(八)动力电缆与控制信号线应分开穿管铺设
(九)接地线路的连接
采用三相四线制的柴油发电机组,中性线(N)直接接地;即中性线与机体同时接地,同电位。出厂前已经连接好
线路连接顺序:机组 – ATS
防音外壳须同时接地
ATS外壳须同时接地
油罐同时接地
ACDB须同时接地
接地线的标准颜色为双色(黄绿)
接地的线或线鼻至少能通过发电机组全负载电流及符合当地规格
(十)现场清理
检查安装效果
清理安装过程中产生的废料
整理安装后余留的安装材料,摆放整齐
清理机组,防音罩,ATS,油罐
